A sorozat záró részében a Tu-22M jelenéről, és az ez alapján kinéző jövőjéről lesz szó, kétféle modernizálással és egy új fegyverrel. Kitekintésként a típus egyik fő feladatáról, a repülőgép-hordozók elleni hadviselés kínai elképzeléseiről került még a posztba pár bekezdés. Végül természetesen a források zárják a bemutatót, melynek első része ITT, az előző pedig ITT olvasható. Érdemes ez utóbbi végére ellátogatni még egyszer, mivel egy érdekes videóval bővült.
Modernizáció a 2000-es években: az SzVP-24-22 rendszer
A kisebb, taktikai feladatokra bevetett, első számú orosz csapásmérő, a Szuhoj Szu-24 modernizálására sikerült pénzt keríteni a 2000-es években. A szállító a Zsukovszkijban lévő Гефест и Т (Gefeszt és T, szó szerint Héphaisztosz és T, ahol a T a точность, azaz pontosság szót takarja, a görög név pedig a tűz és a kovácsok istene) vállalat volt, mely a Mjasziscsev korábbi munkatársaiból jött létre. Ők már 1996 óta dolgoztak az SzVP-24 navigációs és célzórendszeren. Ezt sikerült beépíteni végül számos, Szu-24M2 jelű, modernizált változatba. Az oroszok úgy gondolták, hogy számukra célszerűbb lenne, ha a repülőgépeiket korszerűsítenék úgy, hogy azok hagyományos, végfázisú irányítás nélküli bombákat tudnának a fedélzeti rendszereik révén igen pontosan bevetni. Erre szolgált az SzVP-24, amely maga is a Gefeszt nevet kapta (СВП: Специальная вычислительная подсистема, azaz specializált számítógépes alrendszer). Mivel a Szu-24-esnél bevált a dolog, és mert lényegében elektronikai modulok cseréjét tartalmazta a módosítás, több katonai repülőeszköz számára is elérhetővé tették. A hajófedélzeti Szu-33 és a csapásmérő feladatú MiG-27 és Szu-25 is megkaphatta a típusjelével kiegészített nevű rendszert (pl. SzVP-24-33), de még az L-39 gyakorlógép és a Ka-50/-52 helikopterek számára is ajánlották. Nagyobb mennyiségben azonban elsősorban a Tu-22M3 részére készült a Szu-24-esen kívül.
Felül az egyik, Gefeszt és T általi modernizáción átesett Tu-22M3, a piros 37-es. Alul a cég emblémája a gépen
Az SzVP-24 alapelve annak beismerése is volt, hogy sose lesz rá elég pénze az oroszoknak, hogy a fegyvereiket tegyék precízióssá. Ez egy pragmatikus megközelítés volt egyébként, hiszen máig sem álltak elő egy sorozatban gyártott, univerzálisan használható célzókonténerrel, ami a másik utat jelentette ebben az esetben, mint a precíziós bombák elmaradhatatlan kelléke. Ezzel együtt, a Gefeszt-féle modernizáció lehetővé tette több, irányított fegyverfajta bevetését is új képességként.
A hangsúly a repülőgép navigációjának feljavításán volt. A Tu-22M3 esetében ehhez az NK-45-öst váltotta az SzVP-24-22 rendszer. Ennek része az A-737 műholdvevő, amivel az amerikai GPS és az orosz GLONASS jelei is vehetők, új navigációs elvet behozva az inerciális és a rádiós mellé. Utóbbi módszert az új SzRNSz-24 is kiegészítette, mely adatátviteli rendszerként is funkcionál. A navigátor két, többfunkciós képernyőt is kapott a műszerfalára, hogy jobban feldolgozhassa az új, pontosabb adatokat. A PNA radar által generált képet ezen túl rögzíteni lehetett, majd digitálissá alakítva, videóként vissza lehetett játszani. A teljes SzVP-24-22 rendszer adatait a TBN-K-2 típusú merevlemezes egység rögzítette, hogy utólag a bevetés rekonstruálhatóvá és elemezhetővé váljon. A számítási kapacitást biztosító Orbita-10 számítógépeket az SzV-24 váltotta le. A szokásos módon, az oroszok szorzószámokat adnak meg a hatékonyság javulására: a navigáció szerintük 8-10-szeresen javult, a bombavetés pontossága pedig 7-9-szeresen. Ezeknek a számoknak a mibenlétét igazából nem lehet tudni, minden esetre lényegében néhány méteres pontosságról beszélnek a FAB sorozatú bombákkal való támadás szórását illetően a rendszerrel ellátott bombázókra.
Az első, így módosított Tu-22M3-at (néha a „Tu-22M3 SzVP-24-22-vel” jelöléssel) 2009-ben tesztelték, és még abban az évben részt vett a Zapad-2009 (Nyugat-2009) hadgyakorlaton a fekete 37-es számú példány. Nagyobb számban 2012-től építették át a bombázókat a fentiek szerint, már a Mjasziscsevnél – nyilván nem véletlen ez, a Gefeszt és T eredetét tekintve. Általában 30 példányt említenek (vagy pedig az összeset), ami megkapja a rendszert.
Nem világos, hogy ezzel a modernizálással összefüggésben, de a bombázók megkapták a Mák rakétafigyelő szenzort. Ennek felső egysége a fülke mögött van, és emögé, kis, dielektromos panel alá került az A-737 műholdvevője. Kívülről csak ez különbözteti meg a normál Tu-22M3 gépektől az SzVP-24-22-vel ellátottakat. A burkolat épp, hogy kivehető a Mák aranyszínű félgömbjétől kissé hátrébb, a kép szöge miatt látszólag a pótbeömlők felett és előtt kicsivel. Maga a Mák szenzor a lenti képen látható közelről, egy Tu-95-ösre felszerelve egyébként
Az SzVP-24-22 elemei, elhelyezkedésük, és a navigátor műszerfala is az egyik kis képen. A PA-3 helyén, balra fent egy másik típusú monitor van. Ezáltal lehet megkülönböztetni a megint kissé másféle Tu-22M3M változat műszerfalától, lásd lentebb. Minden esetre a régi műszerek és katódsugárcsöves képernyők eltűntek. A kép feliratai szerint az alsó, LCD-nek tűnő monitorok a VM-10 jelűek
Modernizáció a 2010-es években: a Tu-22M3M
Bár a Gefeszt-féle korszerűsítés a 2010-es évekre biztosította a Tu-22M3 használhatóságát, ez azért egy korlátozott program volt. Az orosz légierő 60-70 50-60 gépet tart rendszerben, ebből kb. 30 kapta meg az SzVP-24-22 csomagot. Eközben a távolsági repülők számára két másik szálon is folytak látványos fejlesztések. Az egyik a távlati, minden kihívásnak megfelelő, új típus, a PAK-DA (a PAK-FA, vagyis a Szu-57 mintájára: „a Távolsági Repülőerők Perspektivikus Repülőkomplexuma”). Ez viszont már orosz becslések szerint is „leghamarabb 2030-ra” állhat szolgálatba. A Tu-160 újra gyártásba vétele a másik, már most is zajló projekt, mely M2 változatként meg is valósul lassacskán. A stratégiai bombázón elvileg szinte a teljes elektronikát lecserélték. A PAK-DA évtizedes távolságban lévő rendszeresítése, és a Tu-160M2 minden bizonnyal alacsony gyártási rátája miatt egy gyors, áthidaló megoldásra is szükség volt a 2020-as évtizedre. Kézenfekvő volt a Tu-22M3 átfogó modernizálása, hiszen a repülőgép maga rendelkezésre áll már, jó alapot képezve, továbbá a Tu-160M2 program elektronikája már készen van, és relatíve egyszerűen átemelhetőnek tűnt.
Így valósult meg a 45-03M (vagy 45-30) program, a „345-ös gyártmány”, avagy a Tu-22M4 és M5 (Tu-245) késői reinkarnációja, azaz hivatalos nevén a Tu-22M3M. Az egyik kezdő lépés annak érdekében, hogy ne csak a rendszereken javítsanak, hanem a repülési paramétereken is, megint az (új szériás) NK-32 beépítésének elővétele volt – talán kitalálható, hogy ez most sem történt meg, maradtak az NK-25-ösök. Ettől a hatótáv 9-10 ezer kilométeresre való ugrását várták volna egyébként, a sokkal jobb fogyasztás miatt. De kezdetben 2 fősre kívánták redukálni a legénységet is. Ezek nem valósultak meg, túl nagy falatnak bizonyult mindkettő. Előbbi talán pénzügyileg, utóbbi technikailag (is).
A fő cél – mondhatni: ismét csak – a precíziós csapásmérés lehetőségének megteremtése volt, hagyományos töltetű fegyverzettel. Itt ez alatt elsősorban az új, nagy hatótávú manőverező robotrepülőgépekre kell gondolni, valamint a H-32-esre, és nem taktikai eszközökre. Ezért nem volt szüksége az új változatnak sem lézeres célmegjelölőre. Így a képesség sarokköve a csakis nagyméretű, jól elkülönülő célokat bemérni képes PNA radar lecserélése volt. Logikus volt a közben India megrendelésére is kifejlesztett Iljusin Il-38 tengerészeti járőrgép új, N verziójának Novella(-38) radarrendszeréből kiindulni, hiszen azért a legfontosabb feladat a hadihajók elhárítása maradt. Így a Ленинец (Lenyinec) irodától az NV-45 (Novella-45) radart szánták az új Tu-22M3-ra. Állítólag a H-32 tesztjeihez használt, 9804 számú bombázó (lásd korábban) ezzel repült 2008-tól. 2011-ben viszont a Szu-35Sz Irbisz radarjára váltottak át felsőbb utasításra, mint fejlesztési alapra. Ez egy viszonylag korszerű, PESA technológiájú eszköz. 2013-ban aztán megint az eredeti tervhez tértek vissza, így végül az NV-45 került a PNA helyére. Ez az 1NV-1 radarkomplexum része.
Az egyik, M3M modernizáció alatt álló bombázó, erősen szétszerelve. Jól látszik az orr szerkezete, és, hogy csak az alsó részében van hely a fedélzeti lokátornak. Sajnos sem a PNA-ról, sem az NV-45-ösről nincs elérhető fotó…
… csak a Sea Dragon rendszer radarjáról. Ez az Il-38 tengerészeti járőrgép korszerűsített változatának felszerelése, melyet belföldre Novella-38 néven kínál a Lenyinec. Tehát elég valószínű, hogy – megfelelő méretben – ilyen az NV-45 radar is
Alaposan szétszedik a gépeket, hogy további 10-20 évet szolgálhassanak
A navigátor műszerfala az M3M esetében. Érdemes összevetni a képet a Gefeszt-féle változatéval, amihez képest a PA-3 helyén lévő képernyő eggyel korszerűbbnek tűnik; talán azonos a lentebb lévőkkel (bónusz: a szaki sapkája)
Állítólag a repülőgépet irányító és a bevetési elektronika 80%-át lecserélték (navigáció, kommunikáció, hajtóművezérlés, üzemanyagrendszer, ECM). Talán a legfontosabb ezek közül, hogy az NK-45-öst az NVP-24-22 navigációs és célzórendszer váltotta. Ezen belül az INSz-2000-04 inerciális eszközre tértek át. Lényegében minden digitális lett, köztük az ABSzU-145MC repülésvezérlés is. A két R-832 és egyetlen R-847T rádiót az Sz-505-45 kommunikációs rendszer váltotta. Az ősrégi OPB-15T-t lecserélték a két síkban is stabilizált, négyféle látószöggel használható SzT-22-1 bombacélzóra, melyet Fehéroroszágban a Peleng vállalat készít. Ezzel, és a fenti cserékkel elérték a 3-5 m közötti, hagyományos, nem irányított bombákkal való pontosságot – legalábbis papíron, mert ez persze azért elég komoly eredmény lenne, és megbízhatóan inkább csak végfázisban is irányított fegyverekkel képzelhető el. A fülkében, korszerűnek mondható módon, bár napjainkban már egyben alapelvárásnak is számítóan, többfunkciós kijelzőket telepítettek.
Az új elektronikával és az adott eszközök integrációjával lehetővé válik több, új, korszerű robotgép bevetése is az M3M-mel. Mivel a hajók, hajókötelékek elleni támadás maradt talán a legfőbb feladat, ezért a korábban már bemutatott H-32 az elsődleges típus ezek közül. A régi, egyébként általában kiindulási alapnak számító H-55 helyett a szubszonikus, néhány ezer kilométer hatótávú, fix, szárazföldi célokat az alacsony észlelhetőségű H-101-essel lehet támadni. Ennek létezik H-102 néven a nukleáris töltetű ikertestvére is. Néhol említik még a H-555-öst is, mely az eredeti H-55 korszerűsített vezérlésű és harci részű verziója, 20 méteres repülési magassággal. Végül, ám legkevésbé sem utolsó sorban, a Tu-22M3M képes lesz négy darabot bevetni az új, hiperszonikus H-47M2-ből is. Ennek részleteit lásd a következő szakaszban.
A támadón kívül az önvédelmi fegyverzet is változott, vagyis eltűnt. Az anakronisztikus UKU-9K-502M gépágyúja és radarja is a múlté. Egy lapított oldalú, az eddigi gépeken a többi felületnél sötétebb szürke festésű, dobozszerű egység vette át a helyét. Az ebben lévő, új, önvédelmi zavaróadókról nincs közelebbi leírás, ami érthető, hiszen manapság ez a gép egyik legfontosabb része. De nem csak a fegyverzet és az elektronika újult meg. A legújabb változat ismét alkalmassá vált légi utántöltésre egy behúzható vevőn át; ezúttal egyébként már a harmadik elrendezésben, bár továbbra is az orr felső részén.
2016-ban született meg a szerződés az első négy M3M-re, és közülük is a legelső, a fekete 47-es számú, 2018. december 28-án emelkedett a levegőbe első ízben. A 37 perces feladat során még csak 1500 méterre emelkedtek.
A minden részletet, változást rögzítő charly015 blog által készített montázson ott vannak a külsőleg is látható különbségek: új antennák (piros és sárga), az utántöltésre szolgáló csőcsonkot fedő borítás (zöld), lentebb az új ECM rendszer konténere (okkersárga), végül további, ismeretlen funkciójú eszközök a farokrész alatt (legalul, pirossal)
Ugyanonnan származó, bejelölt fotókon a megújult, SzT-22-1 bombacélzó. A tényleges berendezésen kívül a burkolata is megváltozott
A modernizált bombázó oldalnézeti rajza (42-es oldalszámú példány)
Az M3M első repülése 1 percben. A linken egy jóval hosszabb, orosz nyelvű videó a verzióról
Megjegyzendő, hogy a H-15 eltűnt a repertoárból, modernizálásáról vagy újraindított gyártásáról sincs hír. A hidegháborús, nagy célsűrűségre tervezett fegyver helyét átvették a messzebb található, nem a gépen lévő szenzorokkal felderített, azaz nem „kapáslövéssel” leküzdendő célok elleni, és vagy észlelhetőségükkel, vagy sebességükkel védett eszközök. Ezek közé tartozik még a H-SzD vagy H-50 (még másképp: 715-ös gyártmány) manőverező robotrepülőgép is, melyet a típus jövőbeni, fő fegyverének szánnak. Ez egy kisebb, alacsony(abb) észlelhetőségű típus lenne a H-101 irányítórendszerével, azaz lényegében az amerikai AGM-158 JASSM ellenpárja. Méretei miatt a Szu-34 is hordozhatja. H-MT néven pedig egy ugyancsak 1,5 tonnás, tehát a régi eszközöknél jóval könnyebb, de megint csak szuperszonikus, mégpedig ezúttal torlósugárhajtóműves fegyvertípust említenek.
A még csak tervezett H-50, alatta méretarányosan a H-59MK2, amit taktikai típusok vetnek be, és legalul a már létező H-101. A H-50-esből hatot belső forgótáron, kettőt kívül, a szárnyak alatt vihet majd el a Tu-22M3M
Az új fegyvertípus, a H-47M2 Kinzsal hiperszonikus rakéta
2018 márciusában – stílszerűen szólva – bombaként robbant Vlagyimir Putyin beszéde, melyben több, elmondása szerint országa számára stratégiai előnyt biztosító fegyverrendszerről számolt be. A bemutatott eszközökön – nem is ok nélkül – hosszasan rágódott a szaksajtó, mivel azok felfoghatóak Oroszország visszatéréseként a nagyhatalmakra jellemző, legmagasabb technológiát képviselő fegyverfejlesztések színterére. A részletek persze igencsak homályosak, de a Tu-22M3M kapcsán az egyik, talán épp a legelőrehaladottabb állapotú új eszközre, a Х-47М2 Кинжал, azaz H-47M2 Kinzsalra mindenképp ki kell térni. Bár képi bizonyíték nem támasztja alá másfél évvel az elnöki beszéd után sem, de állítólag a hiperszonikus rakétából a bombázó négy példányt hordozhat.
A H-47M2 az utóbbi pár év talán legfelkapottabb fejlesztési irányzatának, a hiperszonikus csapásmérő eszközöknek az egyik, jelen állás szerint első, ténylegesen szolgálatba állított típusa. Orosz források hangsúlyozzák, hogy a 10 Mach-ra (10-12.000 km/h) is képes rakéta haladása során végig képes manővereket végezni. Ez pedig markánsan megkülönbözteti a korábbi, légi indítású ballisztikus rakéták csak kísérleti szinten létező kategóriájától, és, ami még fontosabb, nagyon nehézzé teszi ellene a védekezést. Ezek azok a tulajdonságok, amik az elsőre hasonló, H-22/-32 és H-15 rakétáktól is megkülönböztetik a H-47M2-t. E fegyverek ugyanis csak azért végeztek manővereket, hogy a célt pontosan eltalálják, nem a légvédelem előli kitérés okán. Ezzel együtt, a Kinzsal a leoldása után 4, majd ballisztikus pályán 10 Mach-ra gyorsul, ezért gyakran találkozni a H-15-ösnél is használt, aeroballisztikus rakéta besorolással. Mint a hasonlatokból kiderül, az új fegyver a H-15 kivonásával megszűnő képességeket pótolja, de magasabb szinten. A hatótávolsága ugyanis 2-3000 km, azaz 7-10-szeres, míg sebessége a duplája annak.

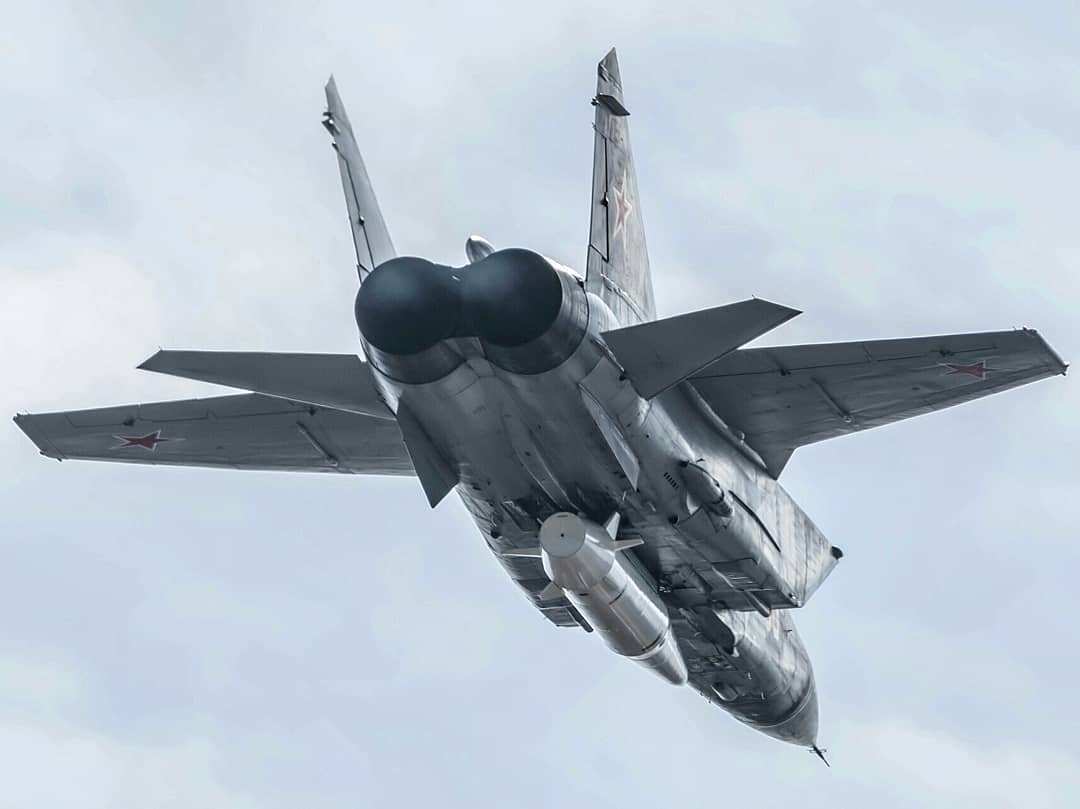

A MiG-31K alatt lévő Kinzsal két szögből. Bár az elfogóvadász maga is óriási, mégis érzékelhető a rakéta hatalmas mérete. Kis fantáziával mellé lehet képzelni egy másik példányt, és aztán köré az Iszkander szállító-indító, kerekes indító járművét
Nem kellett sokáig kutatni, és a fotók alapján a hamar kiderült, hogy a H-47M2 az Iszkander hadszíntéri ballisztikus rakéta módosított, légi indítású párja. A némileg megváltoztatott orr-rész, a kisebb vezérsíkok, és a start előtt a rakétafúvókát védő elemen kívül szinte teljes az egyezés. Ez a rokonság kétfokozatú elrendezést, és hagyományos, szilárd hajtóanyagú rakétamotort jelent.
… És megmagyarázza, hogy miért lehet már hivatalosan szolgálatban a rakéta a számára módosított MiG-31K-kon, hiszen az Iszkander már régóta létezik. Internetes fórumokon állítólag már 2010 körül előkerült az Iszkander–MiG-31 páros, tehát a Kinzsal nem előzmény nélküli. Ennek ellenére elég meglepetésszerű volt, amikor hivatalosan is felbukkant.
Az Iszkander alapvetően a szokásos, inerciális navigációs platform jelei alapján repül, de pontos célba találása érdekében különböző változatai rendelkeznek elektrooptikai és célterület digitális térképét a fedélzeti radar méréseivel összehasonlító vezérléssel is. Így aztán nem kizárt, hogy ezeket örökölte a Kinzsal is, de erre nincs érdemi adat. Ugyanakkor, hajók elleni képességet is említenek az oroszok, ami csak valamilyen, a végfázisban korrekciót adó rendszerrel érhető el. Így aztán aktív radar is szóba jöhet. Mindezek azért nem magától értetődő felszerelések az új rakétatípuson, mert az Iszkandernél is másfél-kétszer nagyobb végsebesség miatt az aerodinamikai felmelegedés nagyon nem könnyíti meg olyan anyagú orr készítését, ami kellően hőálló, de átengedi vagy az optikai, vagy a rádiótartományban a hullámokat. Ennek alátámasztására elég csak a H-15 orrkúpjáról leírtakat felidézni.
Minden esetre, ha a hajók elleni feladatkör igaznak bizonyul, akkor az oroszok felzárkóznak a kínaiak mellé. Ők ugyanis már rendelkeznek a DF-21D, hajók elleni ballisztikus rakétával, és folyamatban van ennek, vagy egy, ezen alapuló rakétának a légi indítására szolgáló bombázójuk, a H-6N szolgálatba állítása is. A H-15 és a DF-21D tehát a referencia fegyverek a H-47M2 vizsgálatához, kategorizálásához.
A fő feladatnak – legalábbis egyelőre – azonban a fix felszíni célok megsemmisítése tűnik. Ennek fontos része, hogy orosz értékelések kiemelik, hogy a jelenlegi, amerikai rakétavédelmi rendszerek nem – vagy legalábbis nem igazán – alkalmasak a Kinzsal leküzdésére. Ezért az Európába (Románia, Lengyelország) szánt, telepített, illetve a környező vizeken cirkáló, Aegis fegyverrendszerrel szemben az új, hiperszonikus rakéta vagy zavartalanul tevékenykedhet, vagy pedig képes azokat kiiktatni, és így más eszközök számára biztosítani a sikeres bevetést.
A Tu-22M3M-re visszatérve, a Kinzsal túl nagy ahhoz, hogy a bombázó a belső térben vihessen magával akár egyet is, mivel a becsült, 7,7 méteres hossza ehhez túl sok. Ezért a H-15-öshöz hasonlóan, kettőt a szárnyak alatt, a BD-45K függesztők helyén, kettőt pedig a beömlők alatt hordozhat. Amíg a MiG-31K-nál 2000, addig a Tu-22M3M-nél 3000 km-es hatótávot adnak meg a rakétára. Ennek oka talán az, hogy a bombázó nagyobb kezdősebességre gyorsíthat indítás előtt, így nagyobb kezdeti mozgási energiát biztosít.
A négyes hordozás rajza a mindig jól tájékozott charly015 blogról. Ugyanezen szerzőtől találni hármas hordozásról is sematikus rajzot, a H-22-esek mintájára. Fotók híján nem lehet tudni, melyik verzió az igaz, de a hivatalos – vagy annak tűnő – nyilatkozatok mindig a négyeset említik
Kitekintés: a kínai megoldás
Van a világon egy másik haderő, melynek szintén az egyik lényeges feladata az Egyesült Államok anyahajóinak sakkban tartása: a kínai Népi Felszabadító Hadsereg. Nekik sincs még ehhez elég nagy hordozóflottájuk, mely erre kézenfekvő megoldást nyújthatna, bár már gőzerővel építik ki ezt is. Addig is, sőt, a fejlesztések alapján párhuzamosan, a szovjet módszerhez hasonló metódust alakítottak ki, mi több, tovább is fejlesztették azt.
A kínaiak évtizedek óta a Tu-16 másolataként elkészült H-6 bombázó egyre újabb verziót használják robotrepülőgép-hordozó szerepkörben, hajók ellen. Légierejükben ennek van egyedül elég nagy hatósugara és fegyverterhelése e feladatkörre. Bár az utóbbi években új, hajóelhárító rakétáik is megjelentek, jelenleg a nyugati elemzőket nem ezek foglalkoztatják. A manőverező visszatérő egységgel is ellátott DF-21D, szárazföldi indítású ballisztikus rakétájukkal (ASBM: Anti-Ship Ballistic Missile, hajóelhárító ballisztikus rakéta) bombázók közbeiktatása nélkül tudnak csapást mérni, akár 1400-1500 km távolságban is. Ez ellen igen nehéz védekezni, de azért még lehet fokozni magának a rakétának a védettségét is. Ehhez visszatértek a H-6-oshoz, és annak N jelű változatát fogják alkalmazni. Ez a hasa alatt hordozhatja a rakéta légi indítású verzióját.
Ha megvalósul, nagyjából iIlyen lesz a H-6N és fő fegyvere. A DF-21D légi indítású változata kissé hasonlóan helyezkedik el a H-22 függesztéséhez a Tu-22M törzse alatti, félig illeszkedő módszerhez. Azonban a kínai eszköz a H-6-oshoz mérten jóval nagyobb, noha tényleges méretei egészen hasonlóak a H-22-eshez /a kép 2020 januárjában egy szebbre lett cserélve/
A DF-21D működési elvét bemutató videó
A gyorsan mozgó bombázó nagy biztonságot jelent a DF-21D számára, hiszen ha a reptéren, indulás előtt nem iktatják ki a hordozó gépet, akkor a levegőben ez jóval nehezebb lesz, nem beszélve az így indított rakétáról. Más H-6 verziók légi utántöltéssel támogatják a csapásmérő társaikat. Ráadásul, a kínaiak pótolták a szovjet MKRC/Legenda rendszert is, csak a kornak megfelelő módon: UAV-kkel. Az MQ/RQ-4 Global Hawkhoz hasonló, de szárnyai miatt annál is futurisztikusabban kinéző Soar Dragon vagy Soar Eagle (翔龙, kb. Felszálló v. Lebegő Sárkány/Sas) néven ismert, HALE, azaz nagy utazómagasságú, hosszú járőrözési idejű UAV biztosít céladatokat műholdak helyett.
Az USA jövőbeni, fő ellenfelének tartott Kínai Népköztársaság ilyen katonai rendszerei komoly vitákra adnak okot, legalábbis az amerikai (angolszász) szak- és normál sajtóban. A stratégiájukban központi helyet elfoglaló, jelentős lehetőségeket biztosító, ámde méregdrága repülőgép-hordozókra minden eddiginél nagyobb veszély leselkedik, miközben légvédelmüket ASBM-ek ellen szinte csak a kis számban rendszeresített, kísérőhajókon lévő SM-6 rakéták tudják biztosítani. Bár már régóta folynak próbálkozások vadászgép fegyverzetébe integrált, ballisztikus rakéták fejrészeit elfogni képes eszközök létrehozására, ezek szolgálatba állítható típust nem eredményeztek még. És eközben a talán még veszélyesebb, hiperszonikus, manőverező siklógép (boost-glide vehicle, kb. hiperszonikus siklógép), a WU-14 formájában még keményebb fenyegetésen dolgozik Kína. Ezért az amerikai cikkek már az anyahajók elavultságát vetik fel, mint olyan eszközök, amelyek nagy erőt koncentrálnak túl sérülékeny módon, és amelyek túl drágák ahhoz, hogy feláldozzák őket. Így viszont stratégiai használhatóságuk erősen megkérdőjeleződött.
A Soar Dragon UAV számítógépes grafikája (a valódi fotókon vagy nem látszik a speciális szárnykialakítás, vagy ha mégis, azok festetlen prototípusokat mutatnak)
A kínai médiában korábban WU-14 néven is említett (talán csak a siklógép maga), végül DF-17 ballisztikus rakétaként szolgálatba állított hiperszonikus fegyver. A WU-14-est a DF-16 rakéta hordozza
Ez az erőösszpontosítás egyetlen, így viszont elsőrangú célpontban hasonló gondot okozott a részben ezért is meg nem valósuló, utasszállító gépeken alapuló, hadászati robotrepülőgépeket hordozó típusoknál is. A témáról lásd a blogon e két részes posztot, ITT és ITT! Persze szem előtt kell tartani, hogy a sajtón át (is) folyamatosak a befolyásolási kísérletek (és nyilván nem csak az USA-ban), amik mind a közhangulatot, mind a döntéshozókat célozzák. Félelemkeltéssel, a saját eszközök vélt, vagy valós alapú degradálásával pedig jobban megnyílhatnak az állami források a hadiipari fejlesztésekre. Ezzel együtt, ránézésre talán mintha valóban lépéshátrányba kerülne az USA a hiperszonikus fegyverkezési versenyben, mely mostmár valóban kibontakozni látszik.
E verseny résztvevői kapcsán felmerülhet, hogy tulajdonképpen mi az újdonság, hiszen már a H-15 is elérte a szédítő, 5 Mach sebességet, és sok tíz kilométeres csúcsmagasságával szinte ez is az űrből csapott le. Bár várhatóan a mostani, új hiperszonikus fegyverek ennél kétszer, vagy akár még többször is gyorsabbak lesznek, még csak nem is ez az igazi előnyük. Amíg a régi eszközök is képesek voltak a pontosság érdekében helyesbítő, sőt, a túlélésük érdekében kitérő manőverekre is, itt nagyságrendekkel komolyabb pályaváltoztatásokról van szó. A magasság és a repülési irány sokszori, lényeges változtatásával, a megmaradó, hatalmas sebesség mellett, a védekezés az ilyen siklógépek ellen még a ballisztikus rakéták elfogásánál is sokkal-sokkal nehezebb. Potenciálisan olyan nagy területet és olyan rövid idő alatt fenyegetnek, ami hihetetlenül veszélyessé teszi őket. Végül, visszatérve a sorozat témájához: úgy tűnik, a H-47M2, bár hiperszonikus tempóra képes, de nem a fent leírt módon juttatja célba robbanófejét, ehhez túl kicsinek tűnik. Ilyen értelemben kifejezetten a H-15 modern váltótípusa csupán, nem az új fegyverkategória tagja.
